Характеристики
Характеристики прибора
- Модификация оборудования ВСКМ 90
- Диаметр условного прохода, мм 32
- Монтажная длина, мм 260
- Степень защиты IP68
- Метрологический класс / класс точности Класс "С"
- Способ присоединения резьбовое
- Тип водоснабжения холодное
- Артикул 72-32-492
- Диапазон температуры измеряемой среды, °С от +5 до +50
- Присоединение к трубопроводу 1 1/2"
- Минимальный расход Qmin, м³/ч (класс А) 0,24
- Максимальный расход Qmax, м³/ч 12
Особенности
Холодная вода
Беспроводной
Сухоходный
Крыльчатый
Принцип работы
Принцип работы ВСКМ 90 состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.
Преимущества
Многоструйность:
Счетчик имеет несколько струй воды, что способствует более равномерному распределению потока и уменьшает влияние загрязнений на точность измерений. Это позволяет работать в условиях перепадов давления и увеличивает долговечность устройства.
Счетчик имеет несколько струй воды, что способствует более равномерному распределению потока и уменьшает влияние загрязнений на точность измерений. Это позволяет работать в условиях перепадов давления и увеличивает долговечность устройства.

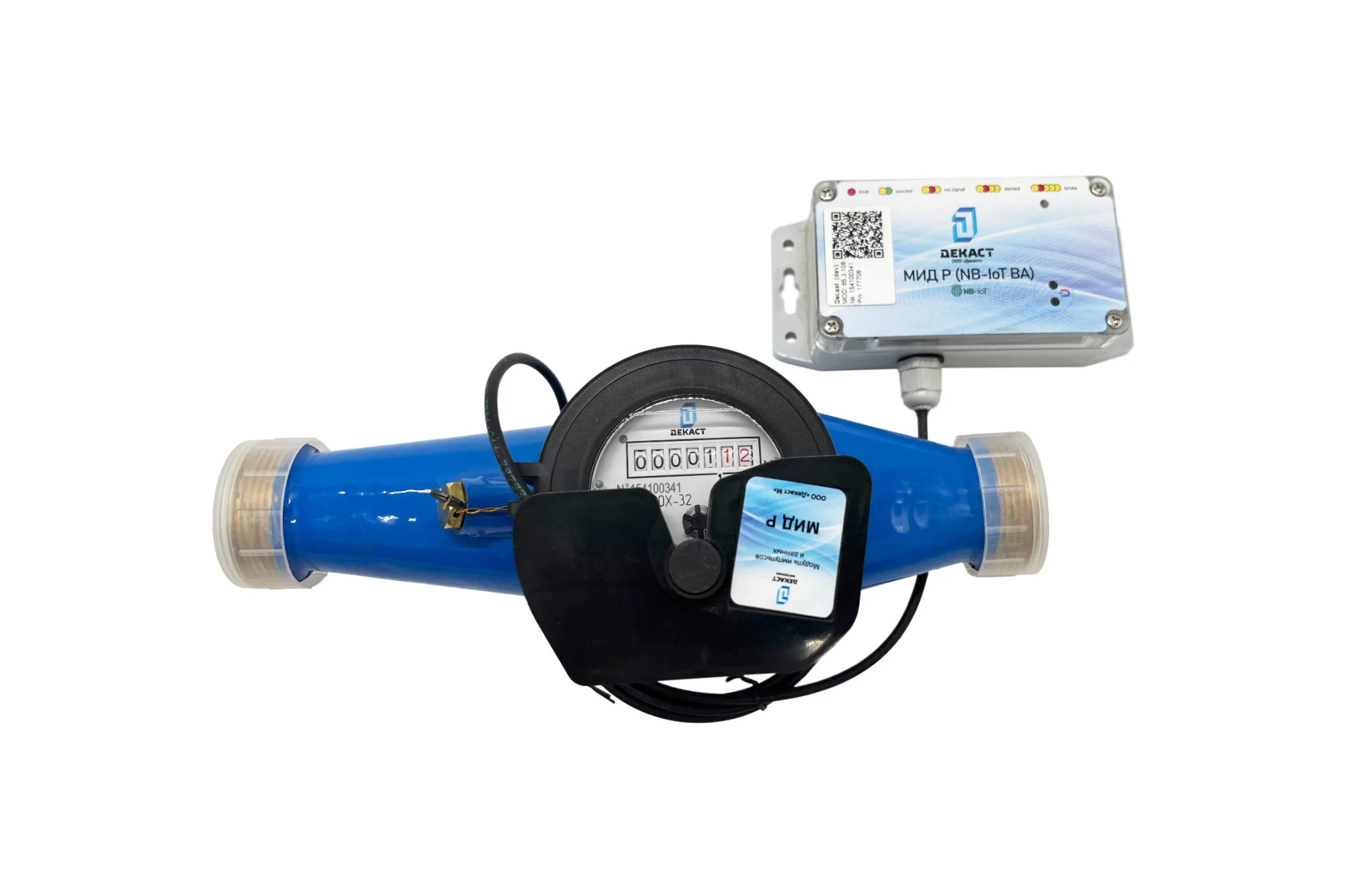

Модуль передачи данных МИД Р ВА
МИД Р (NB-IoT ВА) – модуль МИД с присоединенным передающим блоком по интерфейсу NB-IoT.
МИД-указатель – металлическая стрелка дискового стрелочного указателя, вращающаяся при протекании воды через тахометрический прибор учёта. Количество оборотов пропорционально прошедшему объёму воды, а направление вращения стрелки соответствует направлению протекания воды.
Модуль импульсов и данных (МИД) – умное устройство, измеряющее количество оборотов МИД-указателя путём обнаружения изменения индуктивности на встроенных катушках, и предназначенное для вычисления объема потребления воды с последующей передачей информации по интерфейсам 1-Wire, LoRaWAN, RS-485, импульсный выход (открытый коллектор).
