Характеристики
Характеристики прибора

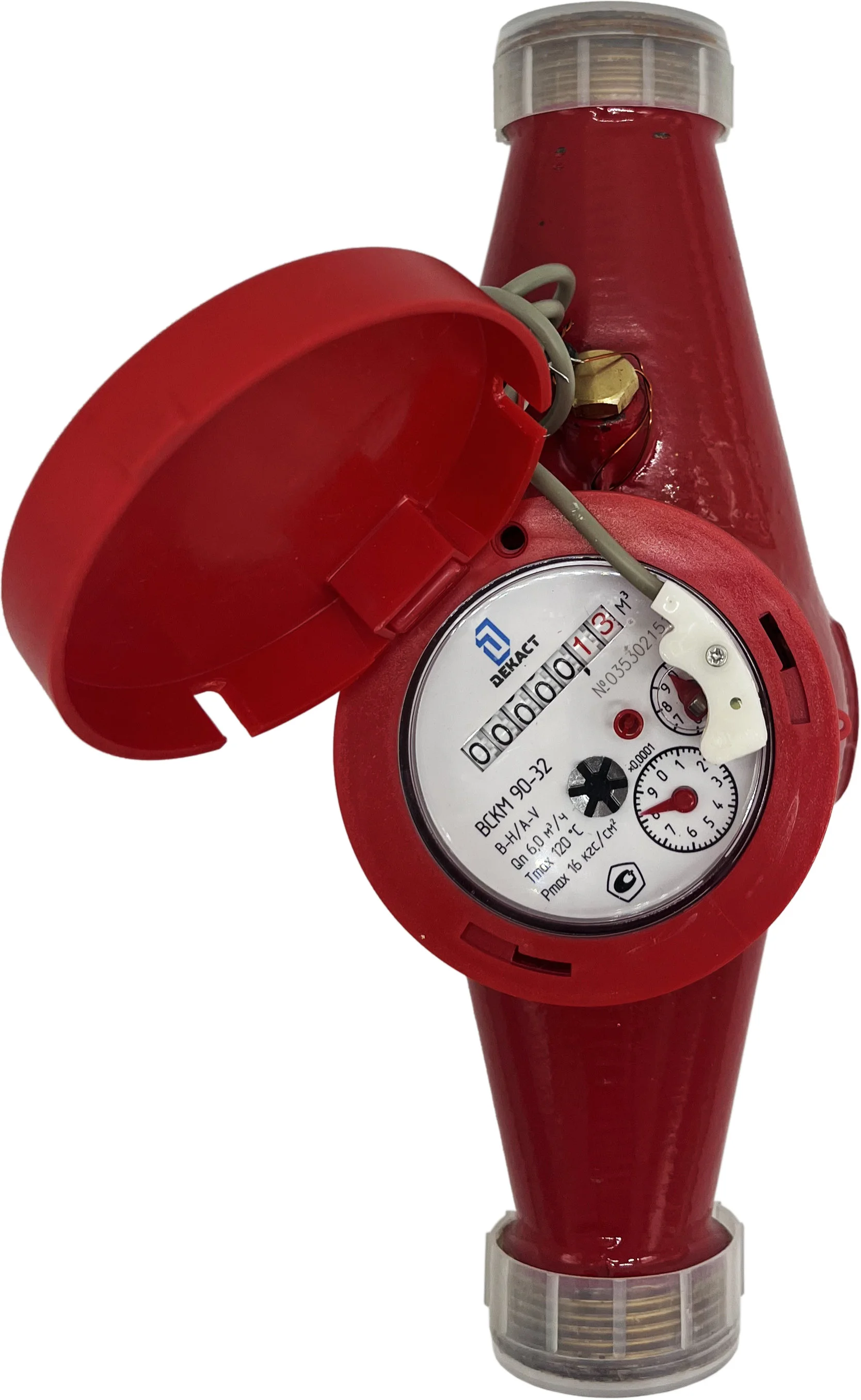

- Модификация оборудования ВСКМ 90
- Диаметр условного прохода, мм 32
- Номинальный (рабочий) расход Qn, м³/ч 6
- Многоструйный да
- Интерфейс передачи данных импульсный выход (геркон)
- Монтажная длина, мм 260
- Мокроходный нет
- Степень защиты IP67 (IP68 под заказ)
- Метрологический класс / класс точности Класс "В"
- Способ присоединения резьбовое
- Тип счетчика крыльчатый
- Тип водоснабжения горячее
- Артикул 72-32-03
- Комплект монтажных частей Да
- Диапазон температуры измеряемой среды, °С от +5 до +120
- Цена импульса, л/имп 10
- Присоединение к трубопроводу 1 1/2"
- Беспроводное подключение нет
- Умный счетчик нет
- Материал корпуса чугун
- Порог чувствительности 0,03
- Минимальный расход Qmin, м³/ч (класс А) 0,24
- Минимальный расход Qmin, м³/ч (класс В) 0,12
- Минимальный расход Qmin, м³/ч (класс С) -
- Максимальный расход Qmax, м³/ч 12
- Минимальный расход Qmin, м³/ч (теплосчетчик) -
Особенности
Чугунный
Холодная и горячая вода
Сухоходный
Крыльчатый
Принцип работы
Принцип работы ВСКМ 90 состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.
Преимущества
Многоструйность:
Счетчик имеет несколько струй воды, что способствует более равномерному распределению потока и уменьшает влияние загрязнений на точность измерений. Это позволяет работать в условиях перепадов давления и увеличивает долговечность устройства.
Счетчик имеет несколько струй воды, что способствует более равномерному распределению потока и уменьшает влияние загрязнений на точность измерений. Это позволяет работать в условиях перепадов давления и увеличивает долговечность устройства.
Проводная передача данных ДГ (Импульсный выход)
Сухой контакт – контакт управляющего устройства, которым можно управлять другим устройством, при этом, этот контакт изолирован от внутренней электрической цепи управляющего устройства, т.е. на клеммах контакта нет никакого напряжения от управляющего устройства. Под это определение попадает масса датчиков: кнопки, выключатели, герконы (датчики магнитного поля) и так далее.
Геркон (или датчик герконовый, ДГ) – герметичная колба с магнитным сердечником внутри. При воздействии на геркон магнитным полем контакты внутри колбы замыкаются (в нормально разомкнутом типе геркона) или наоборот размыкаются (в нормально замкнутом типе геркона).
