Характеристики
Характеристики прибора
- Модификация оборудования ОСВХ "НЕПТУН"
- Диаметр условного прохода, мм 32
- Номинальный (рабочий) расход Qn, м³/ч 6
- Многоструйный нет
- Интерфейс передачи данных импульсный выход (открытый коллектор)
- Монтажная длина, мм 170
- Мокроходный нет
- Степень защиты IP67
- Метрологический класс / класс точности Класс "В"
- Способ присоединения резьбовое
- Тип счетчика крыльчатый
- Тип водоснабжения холодное
- Артикул 76-32-299
- Комплект монтажных частей Да
- Диапазон температуры измеряемой среды, °С от +5 до +50
- Присоединение к трубопроводу 1 1/2"
- Беспроводное подключение нет
- Умный счетчик да
- Материал корпуса латунь
- Порог чувствительности 0,03
- Минимальный расход Qmin, м³/ч (класс А) 0,24
- Минимальный расход Qmin, м³/ч (класс В) 0,12
- Минимальный расход Qmin, м³/ч (класс С) -
- Максимальный расход Qmax, м³/ч 12
- Минимальный расход Qmin, м³/ч (теплосчетчик) -
Особенности
Холодная вода
Проводной
Сухоходный
Крыльчатый
Принцип работы
Преимущества
Возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД-модуль для передачи данных, либо может комплектоваться импульсным выходом (ДГ). (для модификаций МИД и ДГ)

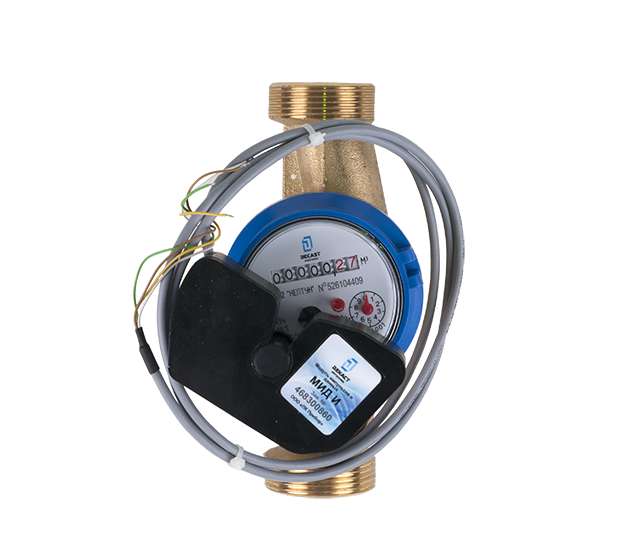

Модуль передачи данных МИД И
МИД И – модуль МИД с интерфейсом 1-Wire и/или импульсным выходом (типа открытый коллектор).
МИД-указатель – металлическая стрелка дискового стрелочного указателя, вращающаяся при протекании воды через тахометрический прибор учёта. Количество оборотов пропорционально прошедшему объёму воды, а направление вращения стрелки соответствует направлению протекания воды.
Модуль импульсов и данных (МИД) – умное устройство, измеряющее количество оборотов МИД-указателя путём обнаружения изменения индуктивности на встроенных катушках, и предназначенное для вычисления объема потребления воды с последующей передачей информации по интерфейсам 1-Wire, LoRaWAN, RS-485, импульсный выход (открытый коллектор).
