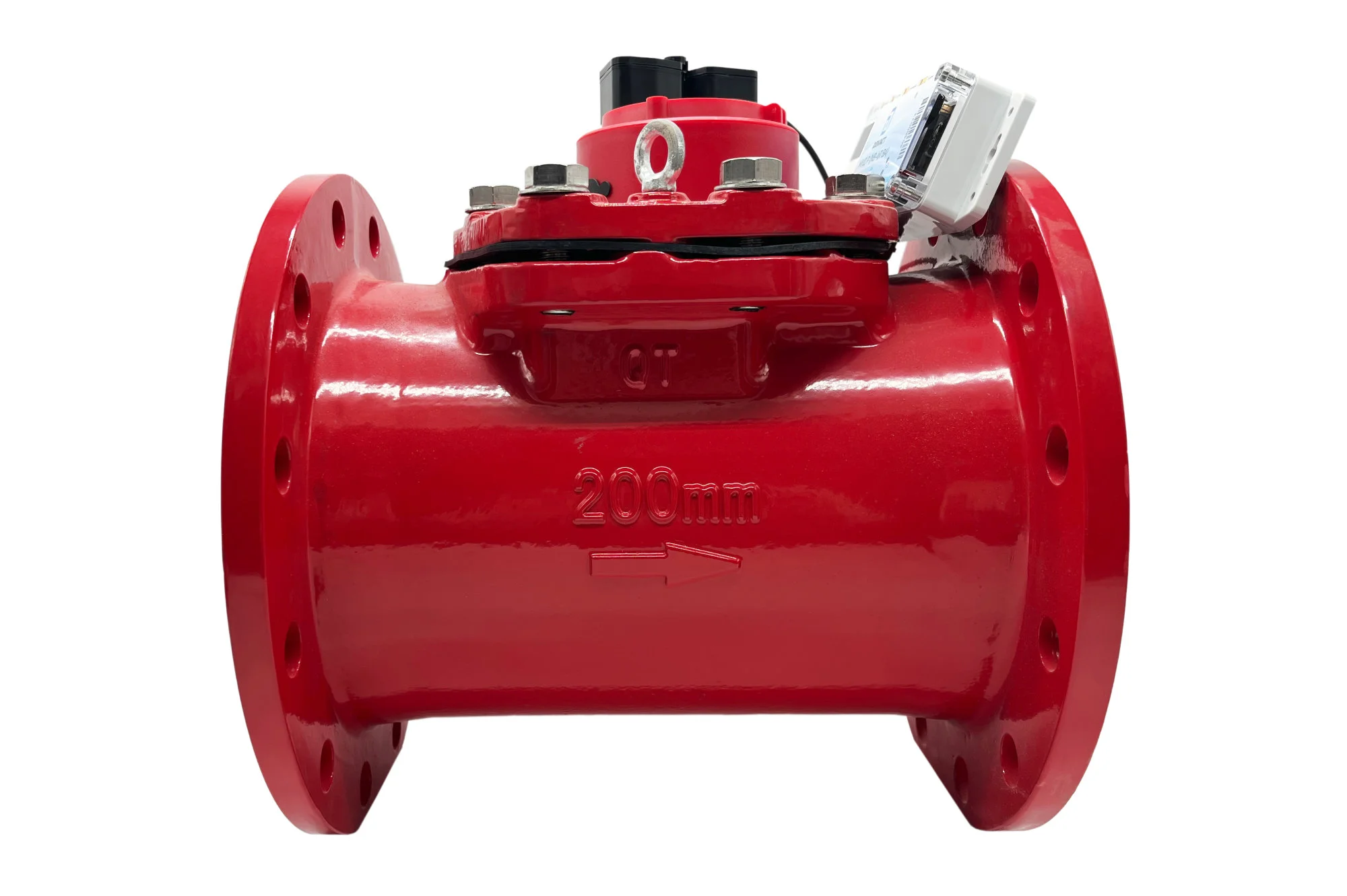

Характеристики
Характеристики прибора
- Модификация оборудования СТВУ
- Диаметр условного прохода, мм 200
- Многоструйный нет
- Интерфейс передачи данных NB-IoT
- Монтажная длина, мм 350
- Степень защиты IP68
- Метрологический класс / класс точности Класс "В"
- Способ присоединения фланцевое
- Тип счетчика турбинный
- Тип водоснабжения горячее
- Артикул 77-200-485
- Диапазон температуры измеряемой среды, °С от +5 до +120
- Присоединение к трубопроводу Ду200
- Беспроводное подключение да
- Умный счетчик да
- Материал корпуса чугун
- Сегмент товаров Промышленные умные счетчики воды
- Минимальный расход Qmin, м³/ч (класс В) 7,5
Особенности
Турбинный
Чугунный
Беспроводной
Холодная и горячая вода
Принцип работы

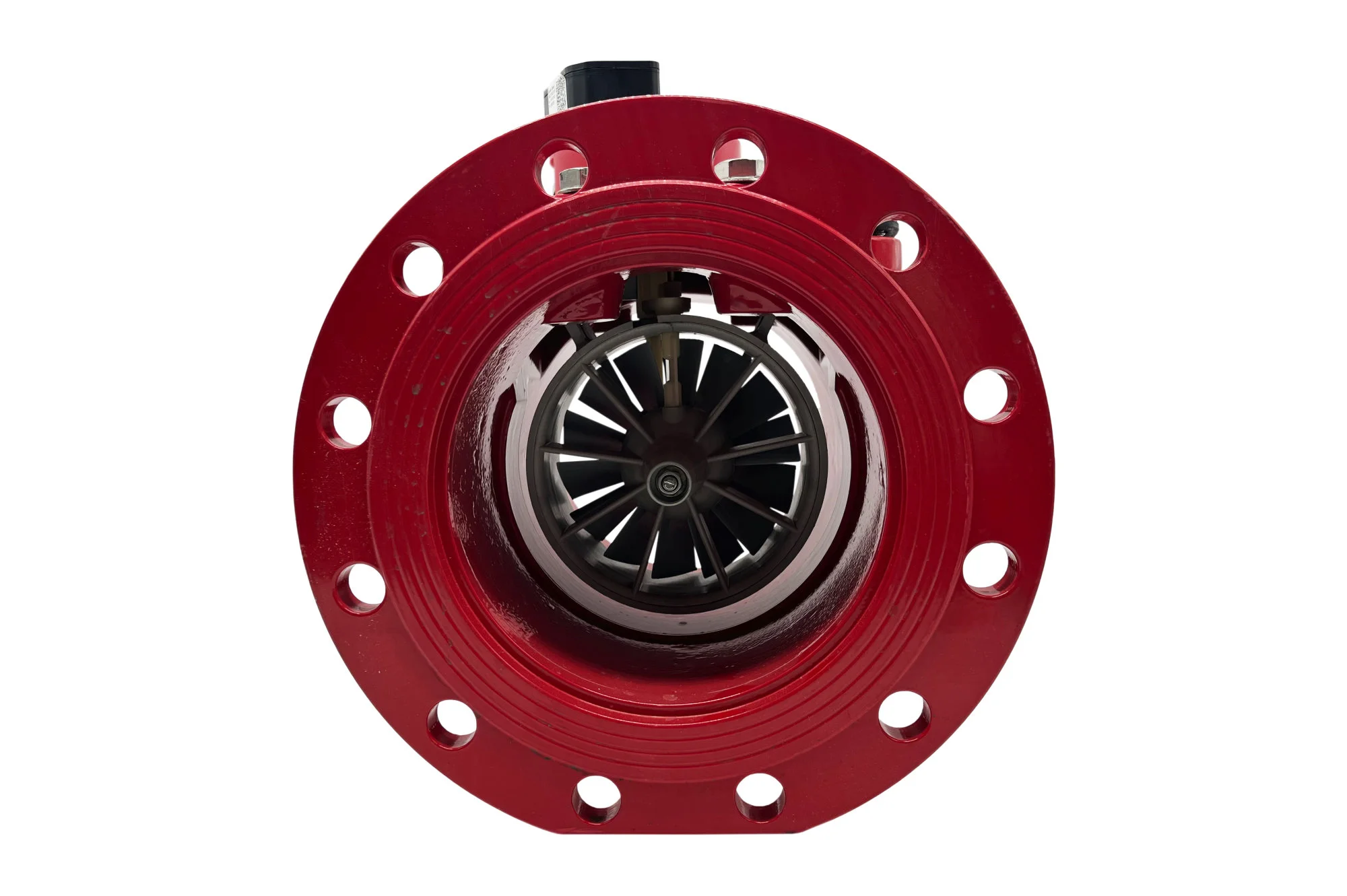

Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Преимущества
Турбинные счетчики воды отличаются от крыльчатых тем, что поток воды вместо крыльчатки воздействует на турбинку. Турбинные счетчики устанавливаются на трубопровод диаметром от 40 мм и выше.
Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Турбинные счетчики способны эффективно работать при больших объемах воды, что делает их идеальными для промышленных объектов, коммунальных систем и многоквартирных домов
Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Турбинные счетчики способны эффективно работать при больших объемах воды, что делает их идеальными для промышленных объектов, коммунальных систем и многоквартирных домов

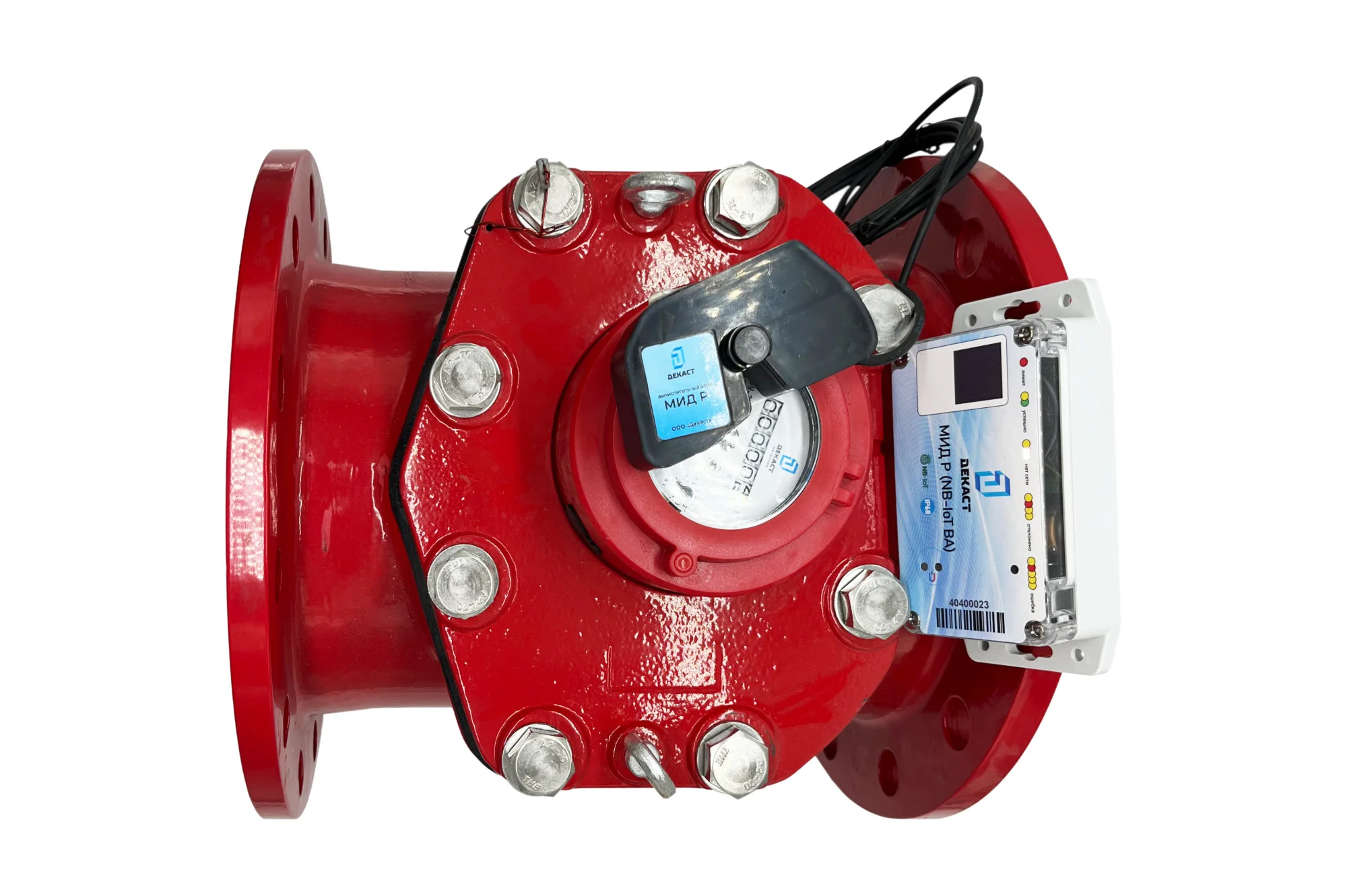

Модуль передачи данных МИД Р ВА
МИД Р (NB-IoT ВА) – модуль МИД с присоединенным передающим блоком по интерфейсу NB-IoT.
МИД-указатель – металлическая стрелка дискового стрелочного указателя, вращающаяся при протекании воды через тахометрический прибор учёта. Количество оборотов пропорционально прошедшему объёму воды, а направление вращения стрелки соответствует направлению протекания воды.
Модуль импульсов и данных (МИД) – умное устройство, измеряющее количество оборотов МИД-указателя путём обнаружения изменения индуктивности на встроенных катушках, и предназначенное для вычисления объема потребления воды с последующей передачей информации по интерфейсам 1-Wire, LoRaWAN, RS-485, импульсный выход (открытый коллектор).
