Характеристики
Характеристики прибора
- Модификация оборудования ВСКМ
- Диаметр условного прохода, мм 15
- Номинальный (рабочий) расход Qn, м³/ч 1,5
- Многоструйный нет
- Интерфейс передачи данных импульсный выход (геркон)
- Монтажная длина, мм 80
- Мокроходный нет
- Степень защиты IP67
- Метрологический класс / класс точности Класс "В"
- Способ присоединения резьбовое
- Тип счетчика крыльчатый
- Тип водоснабжения горячее
- Артикул 72-15-254
- Комплект монтажных частей Да
- Диапазон температуры измеряемой среды, °С от +5 до +95
- Цена импульса, л/имп 10
- Присоединение к трубопроводу 3/4"
- Беспроводное подключение нет
- Умный счетчик нет
- Материал корпуса латунь
- Порог чувствительности 0,01
- Минимальный расход Qmin, м³/ч (класс А) 0,06
- Минимальный расход Qmin, м³/ч (класс В) 0,03
- Минимальный расход Qmin, м³/ч (класс С) -
- Максимальный расход Qmax, м³/ч 3
- Минимальный расход Qmin, м³/ч (теплосчетчик) -
Особенности
Латунный
Проводной
Холодная и горячая вода
Крыльчатый
Принцип работы
Преимущества

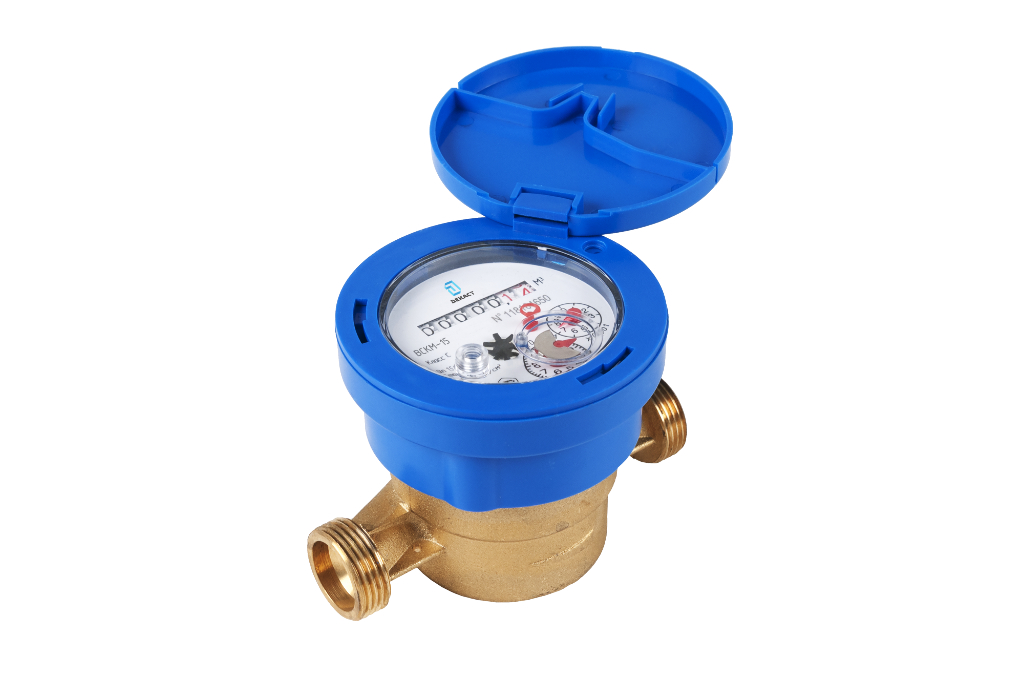

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.

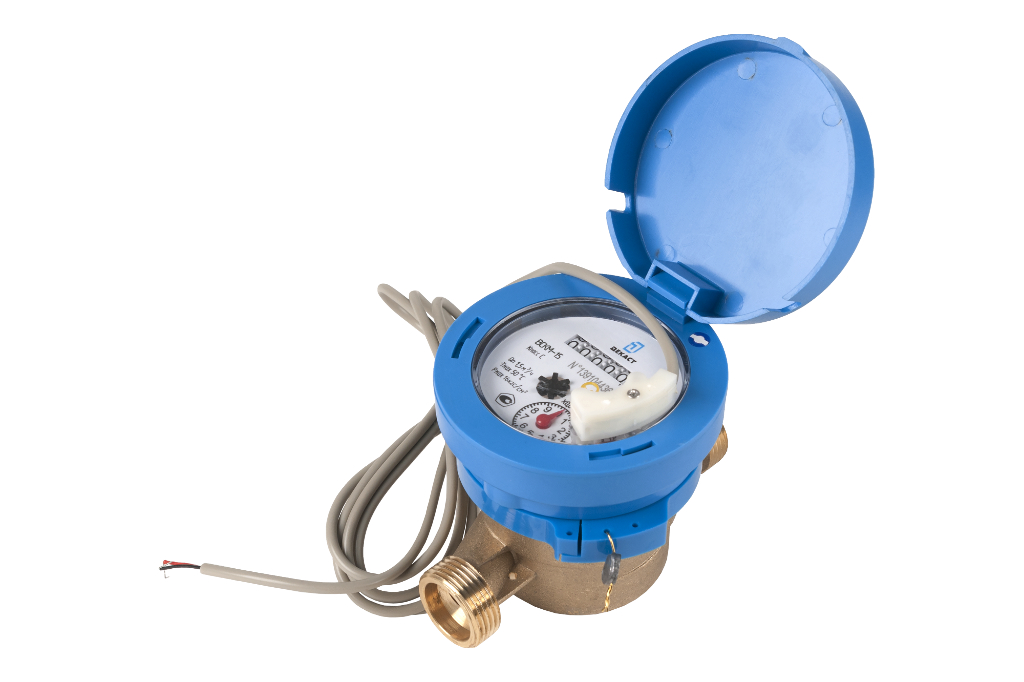

Проводная передача данных ДГ (Импульсный выход)
Сухой контакт – контакт управляющего устройства, которым можно управлять другим устройством, при этом, этот контакт изолирован от внутренней электрической цепи управляющего устройства, т.е. на клеммах контакта нет никакого напряжения от управляющего устройства. Под это определение попадает масса датчиков: кнопки, выключатели, герконы (датчики магнитного поля) и так далее.
Геркон (или датчик герконовый, ДГ) – герметичная колба с магнитным сердечником внутри. При воздействии на геркон магнитным полем контакты внутри колбы замыкаются (в нормально разомкнутом типе геркона) или наоборот размыкаются (в нормально замкнутом типе геркона).
