Характеристики
Характеристики прибора
- Модификация оборудования СТВХ "СТРИМ"
- Диаметр условного прохода, мм 65
- Номинальный (рабочий) расход Qn, м³/ч 65
- Многоструйный нет
- Интерфейс передачи данных NB-IoT
- Монтажная длина, мм 260
- Мокроходный нет
- Степень защиты IP68
- Метрологический класс / класс точности Класс "С"
- Способ присоединения фланцевое
- Тип счетчика турбинный
- Тип водоснабжения холодное
- Артикул 711-65-472
- Комплект монтажных частей Нет
- Диапазон температуры измеряемой среды, °С от +5 до +50
- Присоединение к трубопроводу Ду65
- Беспроводное подключение да
- Умный счетчик да
- Материал корпуса чугун
- Сегмент товаров Промышленные умные счетчики воды
- Минимальный расход Qmin, м³/ч (класс А) -
- Минимальный расход Qmin, м³/ч (класс В) -
- Минимальный расход Qmin, м³/ч (класс С) 0,3
- Максимальный расход Qmax, м³/ч 120
- Минимальный расход Qmin, м³/ч (теплосчетчик) -
Особенности
Турбинный
Холодная вода
IP 68
Беспроводной
Принцип работы
Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Преимущества
Турбинные счетчики воды отличаются от крыльчатых тем, что поток воды вместо крыльчатки воздействует на турбинку. Турбинные счетчики устанавливаются на трубопровод диаметром от 40 мм и выше.
Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Турбинные счетчики способны эффективно работать при больших объемах воды, что делает их идеальными для промышленных объектов, коммунальных систем и многоквартирных домов
Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Турбинные счетчики способны эффективно работать при больших объемах воды, что делает их идеальными для промышленных объектов, коммунальных систем и многоквартирных домов

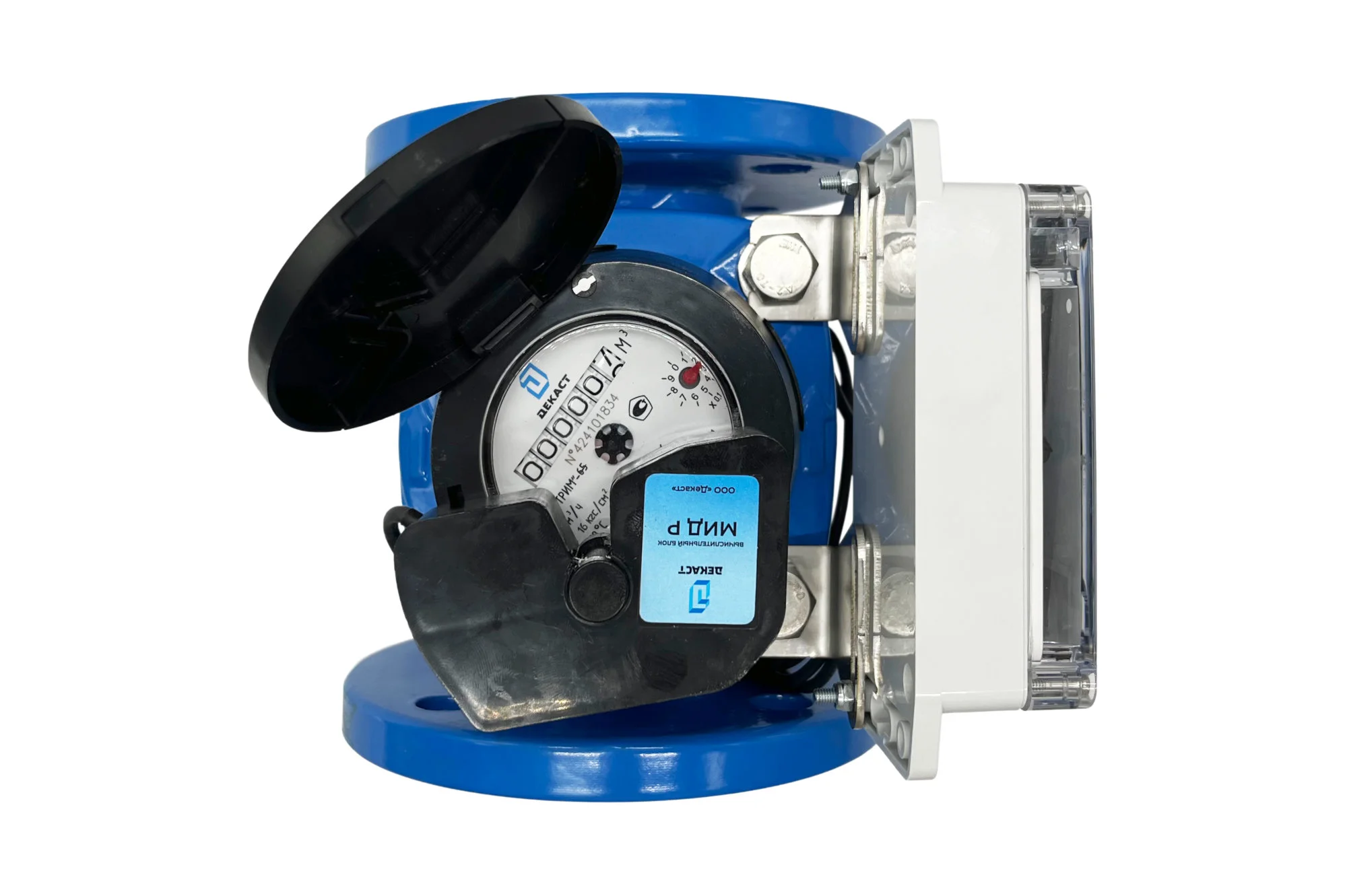

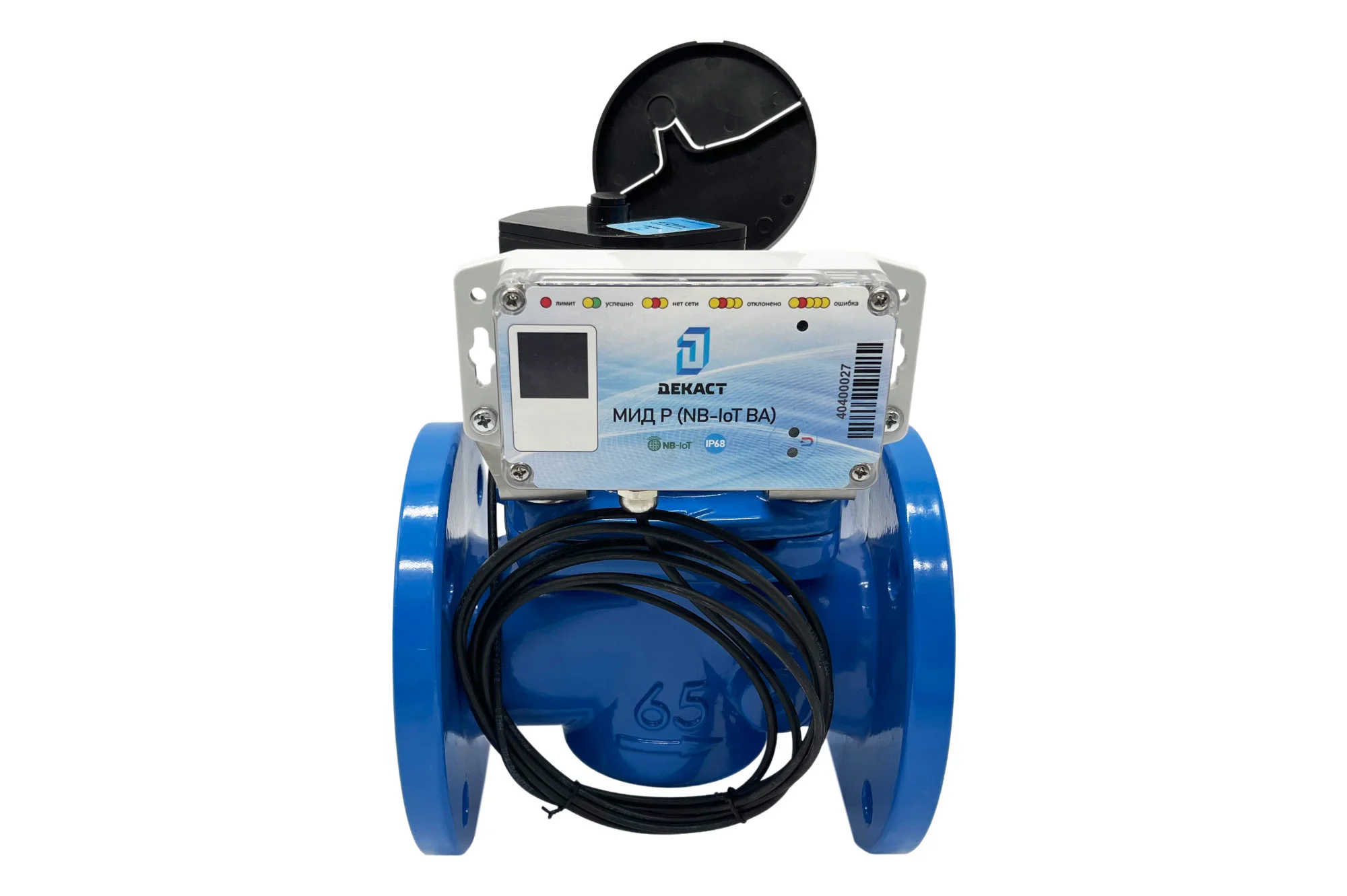

Модуль передачи данных МИД Р ВА
МИД Р (NB-IoT ВА) – модуль МИД с присоединенным передающим блоком по интерфейсу NB-IoT.
МИД-указатель – металлическая стрелка дискового стрелочного указателя, вращающаяся при протекании воды через тахометрический прибор учёта. Количество оборотов пропорционально прошедшему объёму воды, а направление вращения стрелки соответствует направлению протекания воды.
Модуль импульсов и данных (МИД) – умное устройство, измеряющее количество оборотов МИД-указателя путём обнаружения изменения индуктивности на встроенных катушках, и предназначенное для вычисления объема потребления воды с последующей передачей информации по интерфейсам 1-Wire, LoRaWAN, RS-485, импульсный выход (открытый коллектор).
