Характеристики прибора
- Модификация оборудования СТВХ УК
- Диаметр условного прохода, мм 100
- Номинальный (рабочий) расход Qn, м³/ч 230
- Многоструйный нет
- Интерфейс передачи данных нет
- Монтажная длина, мм 300
- Мокроходный нет
- Степень защиты IP68
- Метрологический класс / класс точности Класс "В"
- Способ присоединения фланцевое
- Тип счетчика турбинный
- Тип водоснабжения холодное
- Артикул 78-100-18
- Комплект монтажных частей Нет
- Диапазон температуры измеряемой среды, °С от +5 до +50
- Присоединение к трубопроводу Ду100
- Беспроводное подключение нет
- Умный счетчик нет
- Материал корпуса чугун
- Сегмент товаров Промышленные счетчики воды
- Порог чувствительности 0,25
- Минимальный расход Qmin, м³/ч (класс А) -
- Минимальный расход Qmin, м³/ч (класс В) 0,6
- Минимальный расход Qmin, м³/ч (класс С) -
- Максимальный расход Qmax, м³/ч 300
- Минимальный расход Qmin, м³/ч (теплосчетчик) -
Возможные модификации прибора
| Артикул | Возможные Ду (zz) | Наименование (zz=Ду) | Особенности модификации |
|---|---|---|---|
| 78-zz-19 | 100, 80, 65 | Счетчик воды Декаст СТВХ-100 УК ДГ1 (300 мм) | СТВХ УК |
| 78-zz-18 | 65, 100, 80 | Счетчик воды Декаст СТВХ-65 УК (260 мм) | СТВХ УК |
| 78-zz-20 | 80, 100, 65 | Счетчик воды Декаст СТВХ-80 УК МИД (270 мм) | СТВХ УК |
Применение
Промышленные турбинные счетчики устанавливаются на объекты с большим расходом воды — производства, водоканалы, спортивные объекты. Промышленные приборы учета воды характеризуются большими диаметрами (от 50 мм), высокими метрологическими характеристиками, надежностью и точностью.
Межповерочный интервал 6 лет
Надежная конструкционная защита на весь срок службы
Удобное считывание показаний
Выпускается в модификации УК с нестандартной монтажной длиной
Cохранение заявленных метрологических характеристик на протяжении всего срока службы, даже при работе в неблагоприятных условиях.
Счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа, а так же имеет высокую перегрузочную способность по расходу и давлению. У счетчика надежная конструкционная защита от внешнего магнитного воздействия.

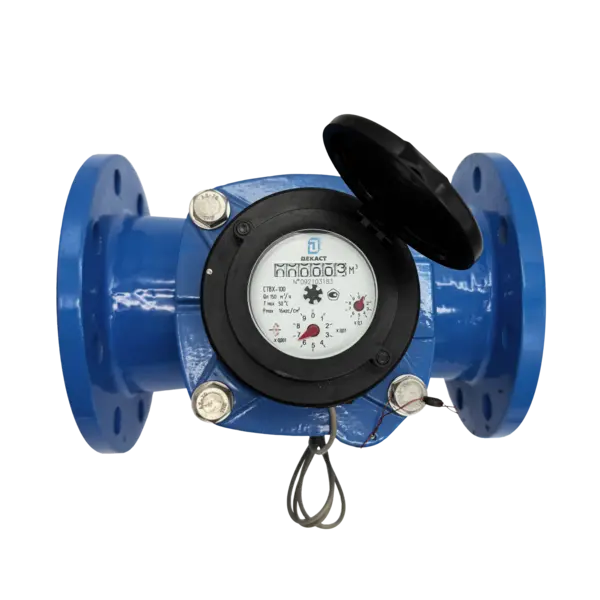

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика.
Подходит для более сложных задач, где требуется нестандартная монтажная длина.
