Характеристики прибора
- Модификация оборудования СТВК 2
- Диаметр условного прохода, мм 50
- Номинальный (рабочий) расход Qn, м³/ч 45
- Многоструйный нет
- Интерфейс передачи данных нет
- Монтажная длина, мм 280
- Мокроходный нет
- Степень защиты IP67
- Метрологический класс / класс точности Класс "В"
- Способ присоединения фланцевое
- Тип счетчика комбинированный
- Тип водоснабжения холодное
- Артикул 10-50-01
- Комплект монтажных частей Нет
- Диапазон температуры измеряемой среды, °С от +5 до +30
- Присоединение к трубопроводу Ду50
- Беспроводное подключение нет
- Умный счетчик нет
- Материал корпуса чугун
- Сегмент товаров Промышленные комбинированные счетчики воды
- Порог чувствительности 0,015
- Минимальный расход Qmin, м³/ч (класс А) -
- Минимальный расход Qmin, м³/ч (класс В) 0,03
- Минимальный расход Qmin, м³/ч (класс С) -
- Максимальный расход Qmax, м³/ч 90
- Минимальный расход Qmin, м³/ч (теплосчетчик) -
Возможные модификации прибора
| Артикул | Возможные Ду (zz) | Наименование (zz=Ду) | Особенности модификации |
|---|---|---|---|
| 10-zz-01 | 100, 80, 65 | Счетчик холодной воды комбинированный СТВК 2 zz/20 | СТВК 2 |
| 10-zz-01 | 150 | Счетчик холодной воды комбинированный СТВК 2 zz/40 | СТВК 2 |
| 10-zz-01 | 50 | Счетчик холодной воды комбинированный СТВК 2 zz/15 | СТВК 2 |
| 10-zz-03 | 150 | Счетчик холодной воды комбинированный СТВК 2 zz/40 ДГ | СТВК 2 |
| 10-zz-464 | 50 | Счетчик холодной воды комбинированный СТВК 2 zz/15 ДГ (zz/1 л/имп) | СТВК 2 |
| 10-zz-464 | 65, 80, 100 | Счетчик холодной воды комбинированный СТВК 2 zz/20 ДГ (zz/10 л/имп) | СТВК 2 |
| 10-zz-498 | 100, 80, 65 | Счетчик холодной воды комбинированный СТВК 2 zz/20 ДГР (NB-IoT) (в комплекте модулем передачи показаний по радиопротоколу NB-IoT, оплаченный тарифный план на 6 лет) | СТВК 2 |
| 10-zz-498 | 150 | Счетчик холодной воды комбинированный СТВК 2 zz/40 ДГР (NB-IoT) (в комплекте модулем передачи показаний по радиопротоколу NB-IoT, оплаченный тарифный план на 6 лет) | СТВК 2 |
| 10-zz-498 | 50 | Счетчик холодной воды комбинированный СТВК 2 zz/15 ДГР (NB-IoT) (в комплекте модулем передачи показаний по радиопротоколу NB-IoT, оплаченный тарифный план на 6 лет) | СТВК 2 |
| 10-zz-499 | 100, 80, 65 | СТВК 2 zz/20 ДГР NB-IoT | СТВК 2 |
| 10-zz-499 | 150 | СТВК 2 zz/40 ДГР NB-IoT | СТВК 2 |
| 10-zz-499 | 50 | СТВК 2 zz/15 ДГР NB-IoT | СТВК 2 |
Применение
СТВК-2 предназначен для систем с большой амплитудой расходов и разбросов давления. Может применяться в пожарных распределительных сетях и на объектах со значительным сезонным (суточным) колебанием расхода воды.
Cохранение заявленных метрологических характеристик на протяжении всего срока службы, даже при работе в неблагоприятных условиях.

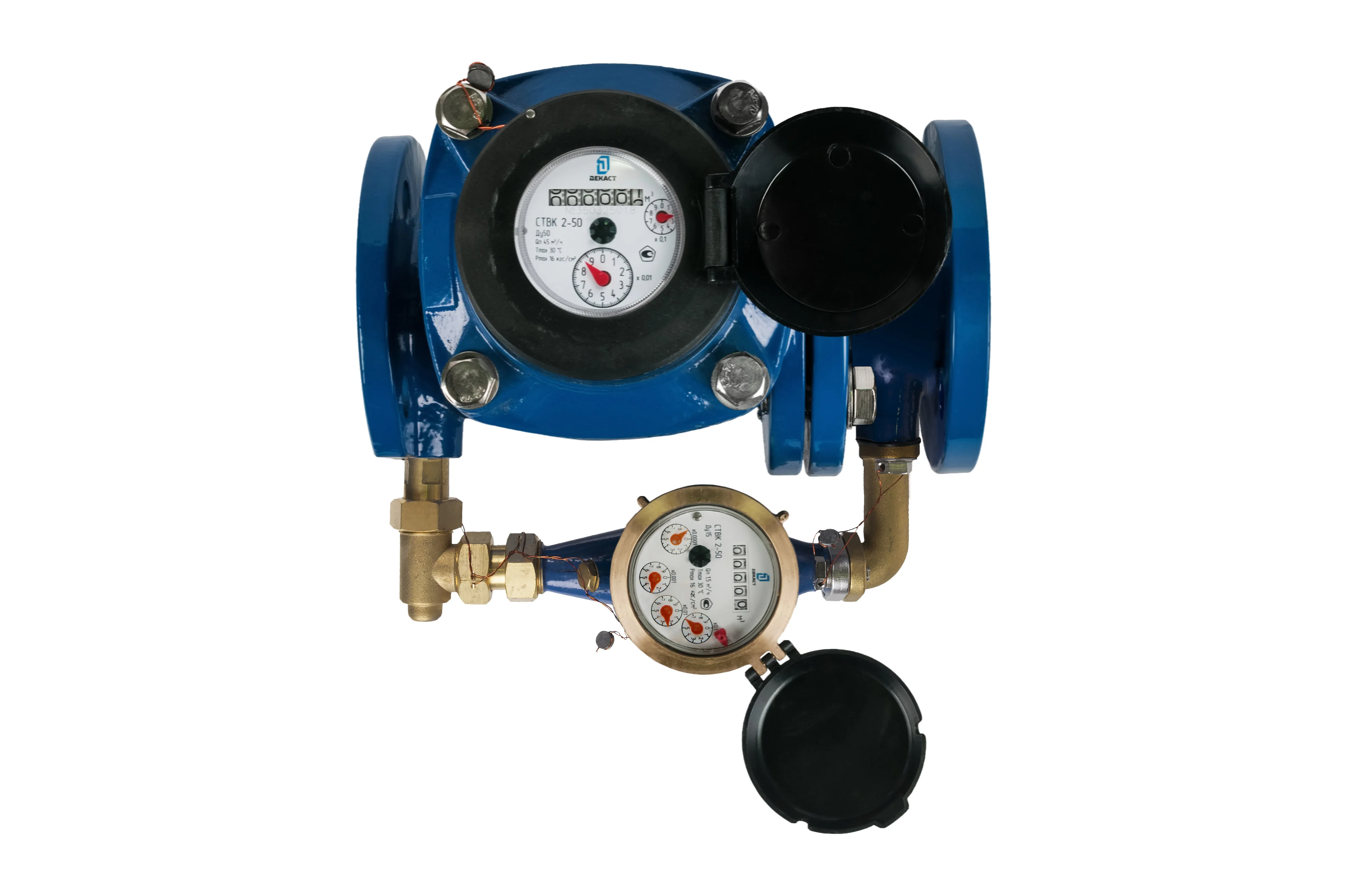

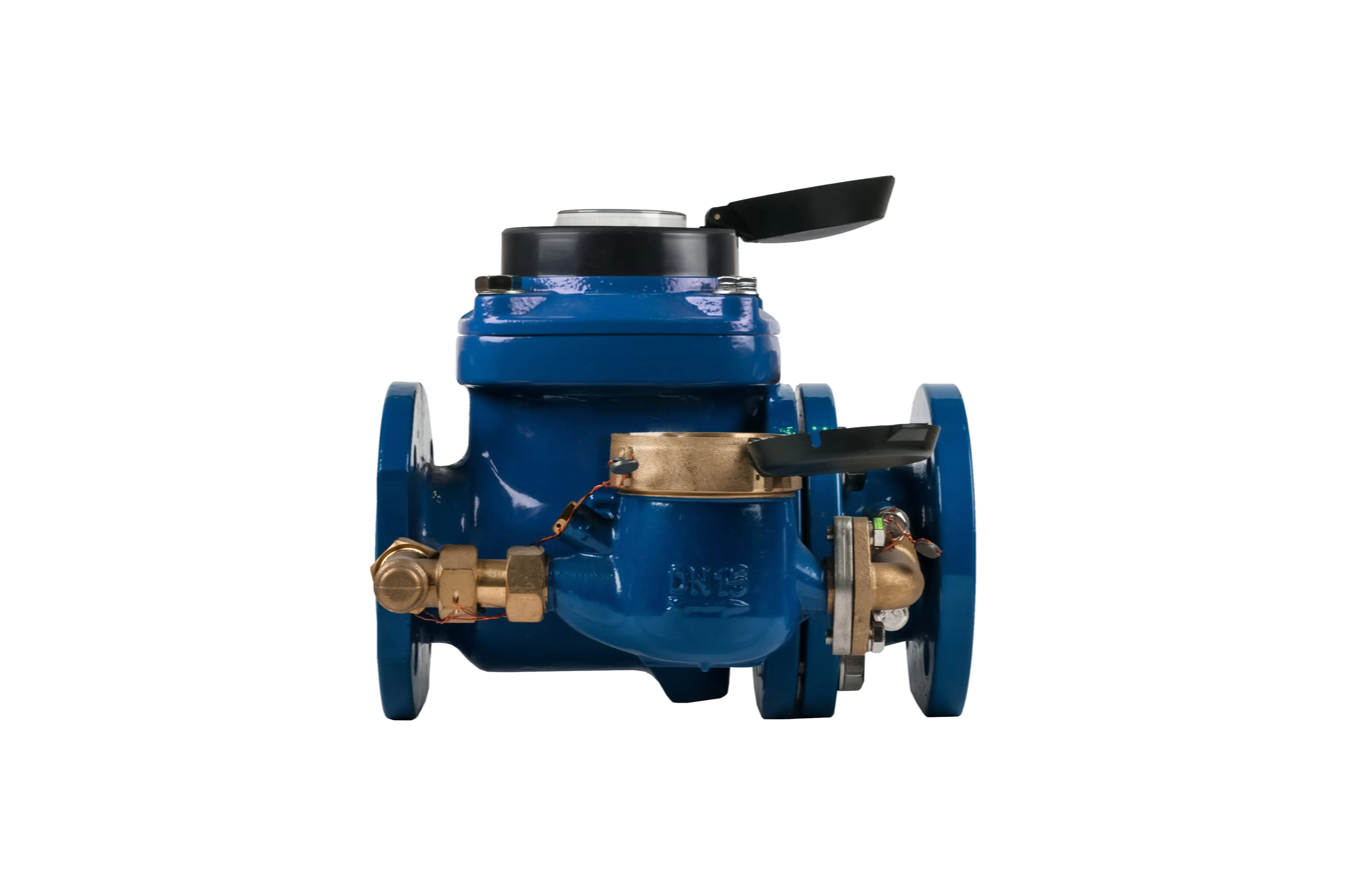

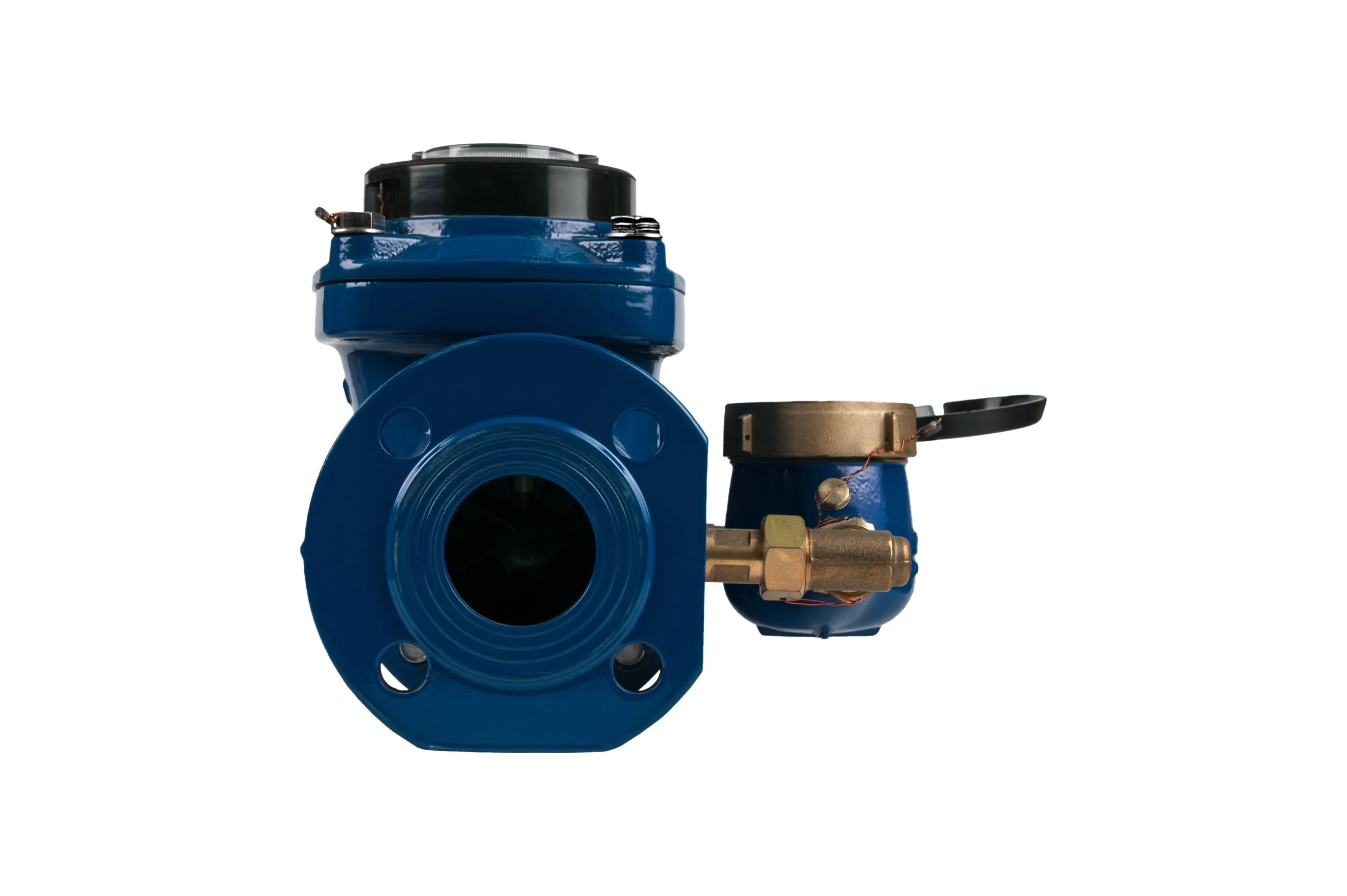

Конструктивно в устройстве расположены два счетчика: турбинный счетчик для больших расходов, многоструйный крыльчатый счетчик для малых расходов. За счет этого достигается возможность точного измерения на объектах с широким диапазоном как малых, так и больших расходов воды.
При демонтаже многоструйного крыльчатого счётчика нет необходимости разбирать весь прибор.
Счетчик полностью соответствует ГОСТ Р 50193 и международным стандартам ISO 4064, ISO 7858.1.2.3
Документы
Сертификат_УТ_СТВК_до_19122027
(PDF, 554.8 Кб)
BIM-модель_Счетчик_воды_комбинированный_СТВК-2
(RFA, 2.0 Мб)
Монтажная_схема_СТВК-2_50-15
(DWG, 1.3 Мб)
Монтажная_схема_СТВК-2_50-15
(PDF, 187.0 Кб)
